為了顯示材料的真實顯微組織，準確的觀察、辨別、記錄和測量，正確的試樣制備過程是必不可少的。試樣的制備質(zhì)量是決定檢測結(jié)果的關鍵因素，猶如那句經(jīng)典的計算機諺語所說：“如果輸入的是垃圾，那么輸出的也是垃圾”。
標樂是全球材料制備和分析領域的開創(chuàng)者。作為您的合作伙伴，我們不僅提供齊全的設備和耗材，更有強大的團隊為您提供需要的應用知識、技術支持和服務。今天我們?yōu)榇蠹規(guī)淼氖翘沾山鹣嘀苽涞慕?jīng)驗分享：
陶瓷材料
陶瓷材料特別硬和脆，可能含有孔洞，用金剛石切割片切割。如果試樣需要熱腐蝕，那么試樣鑲嵌時就要考慮樣品還要從樹脂中取出，此時環(huán)氧樹脂真空填充孔洞可以不考慮。由于陶瓷自身的特點，不需要考慮變形和塑性流變的問題，但制備過程中可能會產(chǎn)生裂紋晶粒破裂的問題。
???

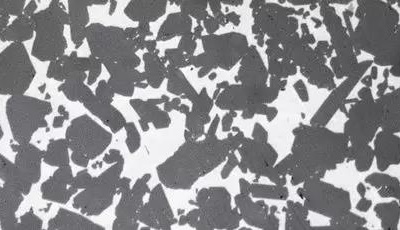

熱壓氮化硅組織 (不知名的黏結(jié)劑)?(未腐蝕，500X )
脫落是陶瓷制備的主要問題，因為通常會把脫落當成孔洞。研磨方法采用金屬黏結(jié)金剛石盤，硬研磨盤或硬拋光布的機械制備方法。SiC砂紙對陶瓷材料幾乎無效，因為兩者幾乎一樣硬。因此在所有的制備步驟中，幾乎全部使用金剛石。陶瓷材料制備時的載荷比較高，經(jīng)常超過手工制備的載荷。本篇文章中列出了兩種常用的陶瓷制備程序。
MasterPolish 2 懸浮液用于陶瓷制備步驟，獲得的表面光潔度要高于1μm的金剛石拋光
。
實用小貼士
使用切割片，在盡可能靠近需要制備、需要檢查的平面處進行切割，這樣除了把可能的損傷量降低，還能為隨后制備提供很好的表面。粗磨相當慢，應盡量想辦法避免組織結(jié)構(gòu)的損傷。
制備時候可能需要粗的研磨劑。然而，粗的研磨劑可能導致嚴重的晶粒脫落，因此在研磨過程中，盡量使用細的研磨劑以減少晶粒脫落現(xiàn)象。

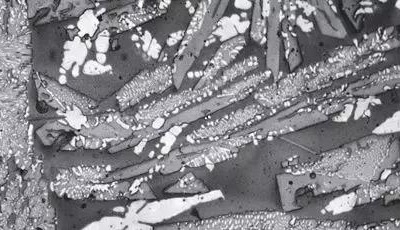

難熔材料組織：鋁(基體)，氧化鋯(灰色)，硅(白色) (未腐蝕，200x)

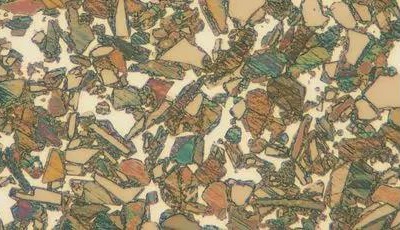

Si-SiC 陶瓷?百分之10草酸電解腐蝕(500X)
標樂 | BUEHLER
Strong Partner, Reliable Solutions
【來源：標樂試樣秀】
